生態景觀擋土墻技術
隨著我國社會經濟快速的發展，國家建設提升到一個新的科學發展階段，需積極響應國家生態環境文明建設，全國中小河流治理建設中的大量擋土墻與護坡工程，需要改變以往封閉僵硬的工法(如鋼筋混凝土、漿砌石等)及“三面光”的現象，盡可能實現生態化、人性化、景觀化等多功能目標，使邊坡護岸有效達到“
河暢、水清、堤固、岸綠、生態、人性、持續、和諧”的需要，為此舉薦國際領先的新一代
“綠源生態擋土墻技術”。
綠源生態擋墻技術是在借鑒國內外使用多年的成熟的生態邊坡?lián)鯄夹g(shù)，經過多家知名院校及科研機構的進一步研發、完善、提升，科學創新的將生態砌塊、加筋材料、生態修復技術進行優化組合，使擋土墻自形成自擋土、自排水、自反濾、自卡鎖、自定位、整體聯鎖的柔性干砌結構，具有良好的透水、透氣、消能、保土、植被等作用；其結構簡明，理念先進，功能全面，安全耐久，施工快捷，造價經濟、優勢明顯；可廣泛應用于
水利、園林、市政、交通、房建及其它有生態、景觀需要的護坡?lián)跬翂こ獭Ｗ酝瞥鲆詠?lái)，憑著無與倫比的優勢，深受國家水利、建設、國土等部委及社會各界的積極推廣應用，成為了眾多設計院院長、總工、工程師及業主心目中首選擋土墻技術，特別是軟濕地基區、地震區、填方高大區的擋土墻使用。
綠源擋墻或稱綠源生態景觀擋土墻，又稱綠源自卡式自排水擋土抗傾多功能生態擋土墻，是國內新創
第三代擋墻技術，其主要特征包括主砌塊、底砌塊、頂砌塊、加筋材料和墻后土體連接構成的加筋復合體，抗地震、抗傾覆、抗沉降、抗沖刷性能優良，無需配置其他反濾、排水、連接棒等耗材設施，自我釋放土壓力，削弱水壓力幾乎至零，擋墻孔洞左右上下三維互通，曲徑通幽，自成一體，形成魚巢、植栽及人員落水自救的生態孔，有利于空氣、水、土壤、動植物形成和諧的“四位一體”生態循環系統，是真正“有生命會呼吸”的擋土墻系統；從而達到了“形是有墻勝無墻”的媲美自然境界。詳細了解，請與本公司技術部門聯系。
生態景觀擋土墻的應用技術概述
概要：加筋土擋土墻結構概念非常古老，始于2500～3000年前巴比倫齒墻（巴比倫塔），我國古長城也是使用了一種機械式加筋土結構，采用了柳條加筋的粘土與礫土混合土，系統的加筋理論由1963年法國科學家維達爾研究整理形成，并迅速在世界各國發展應用，我國于1978年在山西太原開始成功應用這一成熟加筋土技術，至今已建成筋帶加筋擋土墻數千座；該技術解決了此前難以解決的超高大擋土墻、軟土地基擋土墻、凍土區擋土墻、膨脹土擋土墻等工程難題，加筋土擋土墻技術，被譽為鋼筋混凝土技術之后土木行業上最大的成就。如重慶白沙灣加筋土碼頭，26-33米高擋土墻，自竣工20多年以來經歷無數次長江洪峰等洪水考驗，并于三峽庫區建成了高達57米的世界最高加筋土擋土墻，至今安全穩固。
模型：綠源自卡式自排水擋土抗傾多功能生態擋土墻采用當今更先進的土工格柵加筋技術，加筋性能遠遠優于筋帶加筋技術，按《土工合成材料應用技術規范》GB50290-98屬剛性筋式加筋擋土墻，擋土墻的設計假想破裂面接近墻體；以砌塊之間整體相互卡鎖，柔性結構適應輕微變形及不均勻沉降、釋放土壓力，砌塊背后剩余水壓力消減到接近至零，土工格柵與砌塊以卡錨卡固技術連接，并且擋墻砌塊可以與錨桿、土釘技術完美結合，解決坡面抗沖刷、基坑支護等技術難題，安全可靠。

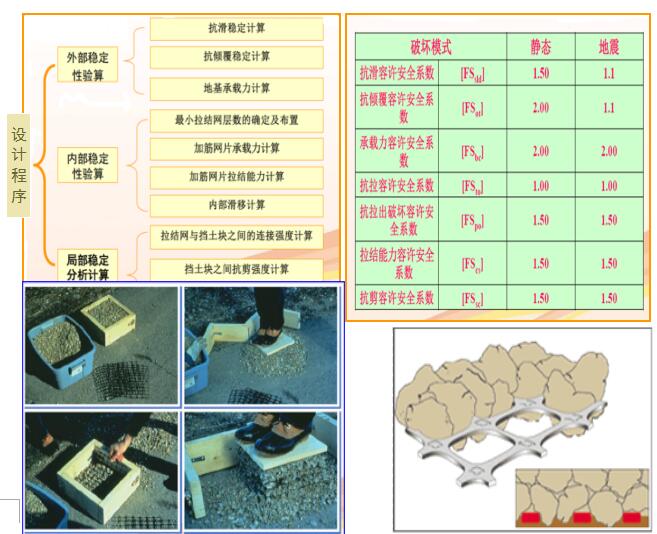

設計：以加筋土技術類比于鋼筋混凝土技術，加筋材料（筋帶或土工格柵等）好比鋼筋，壓實土好比混凝土，鋼筋依靠與混凝土的握裹能力而發揮抗拉作用，加筋材料依靠與壓實土之間的摩擦力而發揮極大抗拉作用；加筋式的擋墻的設計、施工，可以依據《土工合成材料應用技術規范》GB50290-98、《公路路基設計規范》JTG D30-2004、《公路土工合成材料應用技術規范》JTJ 019-98、《水利水電工程土工合成材料應用技術規范》SL/T225-98、《公路路基施工技術規范》JTG F10-2006、《水工擋土墻設計規范》SL379-2007、《堤防工程設計規范》GB50286-98等。計算與驗算可參考現通用的理正巖土軟件中的理正加筋土擋土墻計算模塊，詳細了解，
請與本公司技術部門聯系。

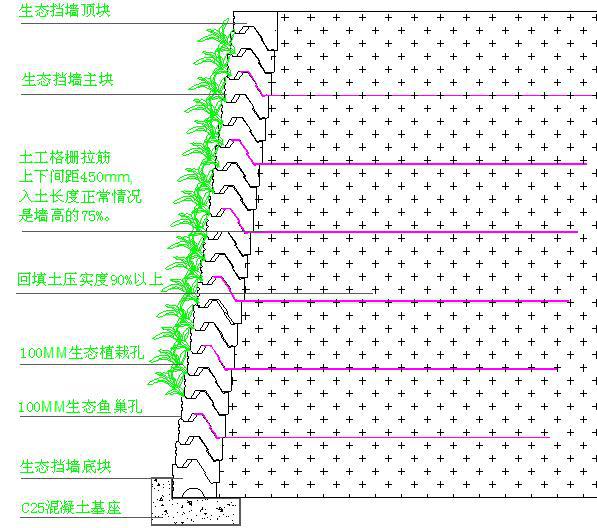

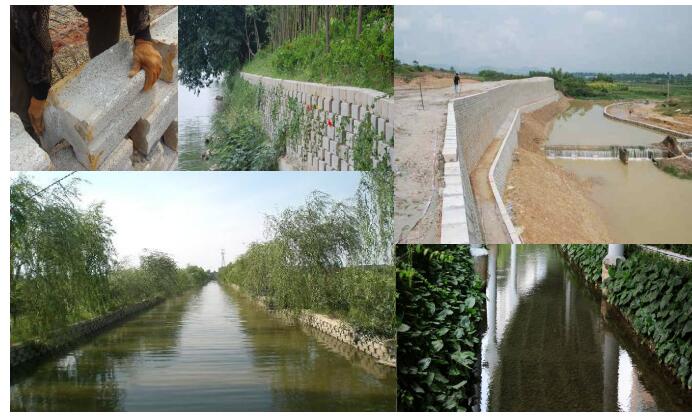

施工：綠源生態擋土墻技術，結構簡明，施工快捷、優勢明顯；可有效替代其他石籠、生態袋、干砌石、孔隙砼、現澆砼、預制砼、樁板式、自嵌式（插銷棒式）等擋土墻；一般先做素混凝土墊層及基座，接著擋墻砌塊層層錯位干壘，使砌塊上下左右卡錨互鎖，同層砌塊之間留設100-120mm的魚巢及植栽生態孔，然后回填土方并層層壓實至90%以上，讓泥土進入砌塊側擋土凹槽生態孔中，鋪設滿足設計要求的土工格柵，將土工格柵一端卡錨于上下砌塊之間，另一端鋪入土體中拉緊錨住，再接著砌筑砌塊、回填土、鋪設土工格柵施工過程，重復循環，直至完成整個擋土墻施工。具體施工要求詳見《綠源生態景觀擋土墻應用技術施工導則》。
1、綠源擋墻常用規格為300型，正常強度C20-C25，仰斜10°筑砌，一般情況墻高1.2米以下無需加筋。
2、海堤使用時，強度≥C25，應選擇耐腐蝕的礦渣硅酸鹽水泥等配料制作。
3、以上擋墻砌塊單位大小、重量、顏色、紋理和有效性一致。
4、砌塊以本色為主，根據實際需要可生產成各種彩色及粗細面砌塊，起到美觀裝飾作用。
三大技術優勢之一：安全可靠
自擋土、自排水、自反濾、自定位、自卡鎖、整體聯鎖結構，穩定性很好；
自重輕，對地基，基礎要求低，高大擋墻尤顯突出優勢；單級式擋墻壘高可達18米，多梯級式擋墻如條件允許可以無限高；
加筋土工格柵抗拉強度達到70KN∕M，通過格柵阻尼結和砌塊的6個轉彎結合砌塊足夠的自重，使格柵與上下砌塊形成牢固的自卡錨結構；格柵入土長度一般為墻凈高的70%以上，其回填土壓實度90%以上，使格柵與壓實土之間的摩擦力而發揮極大的抗拉作用，加固土體，構筑的墻體側向力穩定，堅如磐石；
一般情況下，無需設任何反濾及排水設施，擋墻的橫縫、豎縫都是良好的排水通道，排水迅速，反濾自如，墻后剩余水壓力降低近零，透水不透土，既大大減少了靜水壓力，又避免了土體流失與墻后土體掏空現象；適應水位聚變，抗風浪，抗沖刷性強；
平順的墻面與均勻的洞穴營造，使過水糙率n值適宜，在0.021以下，既有利于泄洪排水，又起到消能碎浪的作用，退浪時不會形成真空吸力；
對于允許一定細微變形的柔性結構，無需設變形縫，自我釋放墻后土壓力，在地基有不均勻沉陷或墻后土體輕微變形，或遇到地震等突發性災害時，擋墻能進行自身適應性的微調，達到新的平衡，整體結構不會遭到破壞，抗變形、抗沉降、抗地震、防傾覆性能良好；
植物根莖可通過擋墻生態孔扎根于墻后龐大的土體中，起到永久性的二次加筋加固作用；
干砌柔性結構，具有相互制約、吸能、預警的作用，變形過程緩慢，易于早發現早解決；當發生重大突發性災害時，有利于移建加高及快速搶修搶建；同時便于拆卸與重復使用；人性化的結構，有利于不慎落水者攀爬自救，可減少溺亡，實現人水和諧的環境；
三大技術優勢之二：經濟適用
1、砌塊工廠化標準預制，質量保證可靠，且施工質量與工期不易受人為及氣候等因素影響；
2、擋墻結構的耐久性與穩定性良好，經驗與實驗證明，施工完成后可使用100年以上；
3、施工簡易，無須重制機具及專業技術人員，一般勞工即可施工，只相當于漿砌石擋土墻施工時間的1／5，至少節省工期50%以上；
4、無需其他配件與耗材，減少占地，減少開挖量，現場土方一般情況可以完全回填，節省施工時間及成本，與傳統擋墻相比可節省成本30%以上；

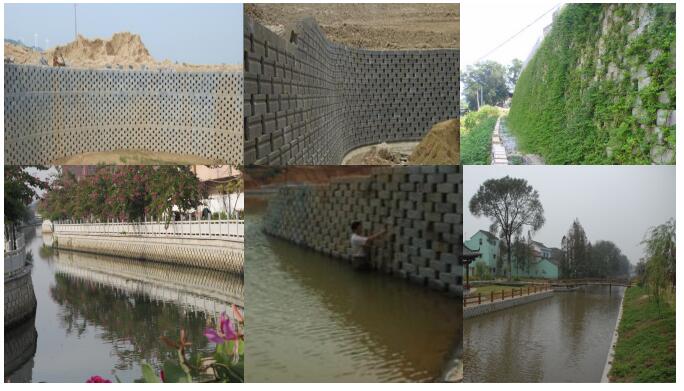

5、擋墻可形成各種平面、弧面、轉角等優美的曲線，明暗虛實，具立體浮雕般的美觀效果。且便于布置燈光裝飾，實現更高層次的園林景觀美化；
6、墻面耐污保潔性好，整齊干凈，富于藝術感染力，可根據需要設計成各種圖案來滿足設計師的景觀設計要求；
7、擋墻便于拆卸、移建與重復使用，并且在房屋邊、管線邊、樹木邊等無開挖面施工條件下，可以結合土釘、錨桿等技術應用，順應地勢，適用廣泛；
8、無論是常規使用，還是軟濕地基、地震、膨脹土區域及填方高大區的擋土墻使用，綜合優勢無以倫比，性價比高；具有良好的社會效益與經濟效益；
三大技術優勢之三：生態環保
1、砌塊生產可采用混凝土或石材廢料、建筑垃圾、礦渣、粉煤灰、冶煉渣等廢舊材料，就近取材，變廢為寶，綠色環保；

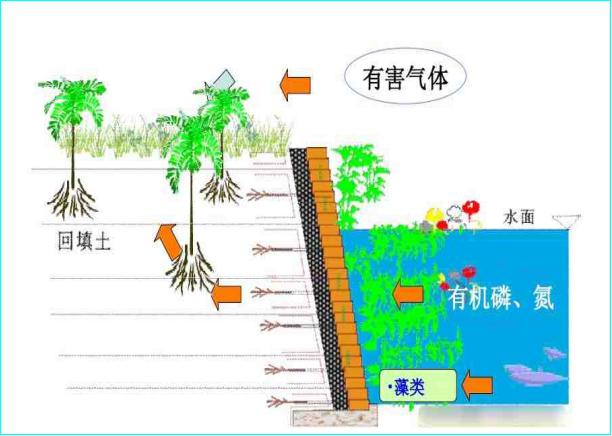

2、砌塊中環保材料的配用及墻體生態結構的筑砌，可對工業廢氣及污水中等有害物質進行有機分解，減少水體富營養化，利于凈化水質；

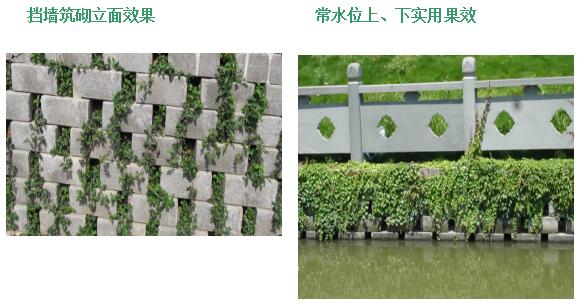

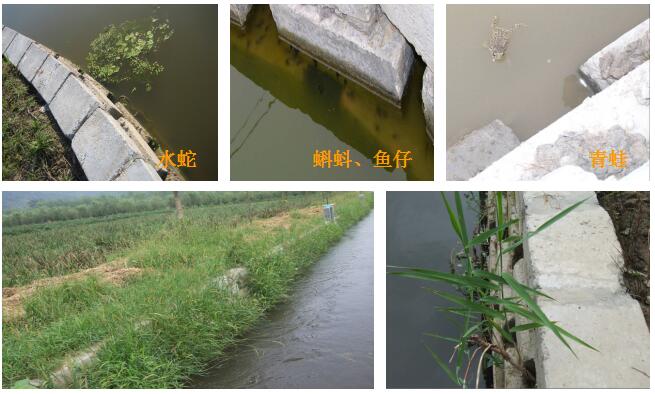

3、用作河道生態擋墻時，其墻體生態孔洞的設計，透水透氣性能良好，既可實現常水位以上綠化植栽功能，又可實現常水位以下魚巢功能；所以既有利于水土交換及水土保持，又能為擋墻兩側的水生物提供覓食、棲息、繁衍及避難場所；
4、用作市政景觀擋墻時，墻體生態孔洞的綠化植栽功能，使綠化根植于墻后大地，易生長，無需澆水，免維護，綠化覆蓋率可達到100%，形成多姿多彩的綠色之墻；
5、墻體自擋土結構，透水不透泥，保土效果好，通常無需設置反濾設施；如滲流流速較大或填土的粉沙含量較大時，土顆粒有可能被帶出，采取減小生態孔尺寸、放置碎石或土工布等措施可以達到保土目的；
6、具有吸音降噪，吸熱降溫，消除“城市熱島”的作用，是真正“有生命會呼吸”的擋土墻；
7、減少石材、水泥、模板耗材，減少棄土及建筑廢料，減少開山采石，節能減排，生態環保；
生態鉸鏈矩陣護坡技術

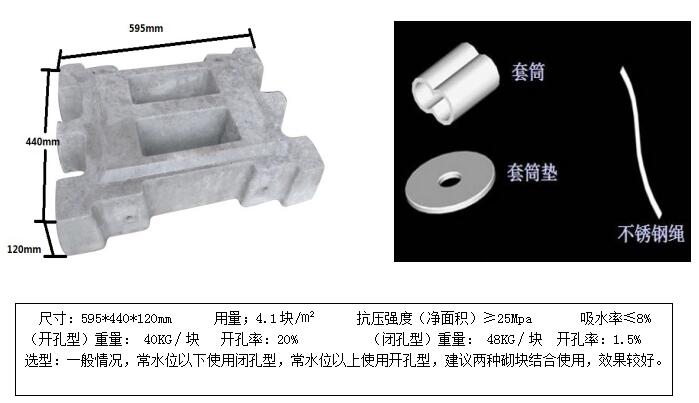

綠源生態鉸鏈矩陣護坡系統是由一組尺寸、形狀和重量一致的混凝土砌塊交錯鎖鋪，再用一根繩索鉸鏈成矩陣狀，整體聯鎖，是一種有效防止水浸蝕堤岸邊坡土壤的防治系統，堅固耐久。
主要技術優勢

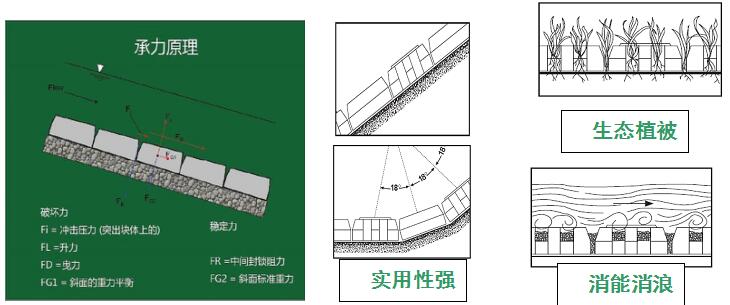

1、安全性：矩陣砌塊整體聯鎖，抗沖刷、抗滑動、抗沉降、抗拉拔性能強，最高抗流速7.6m/s，經久耐用，同時植物根系深入土層對坡面結構起到永久性的加筋加固及保護作用，特別適用于高流速、高沖刷區域。一般市政道路邊坡及中低流速（2.0m/s以下）河道使用，無需繩索鉸鏈，以砌塊自卡鎖結構及足夠的自重達到穩定作用。
2、生態景觀性：具有滲水、透氣、消能、植生、保土作用，易于水土交換及水土保持，還原生態系統，并利用食物鏈?zhǔn)沟枚喾N生物能夠在此棲息、繁衍，既可保留江河湖泊原有的自然形態地貌，又使邊坡堤岸生態美觀，綠化覆蓋率可達100%。

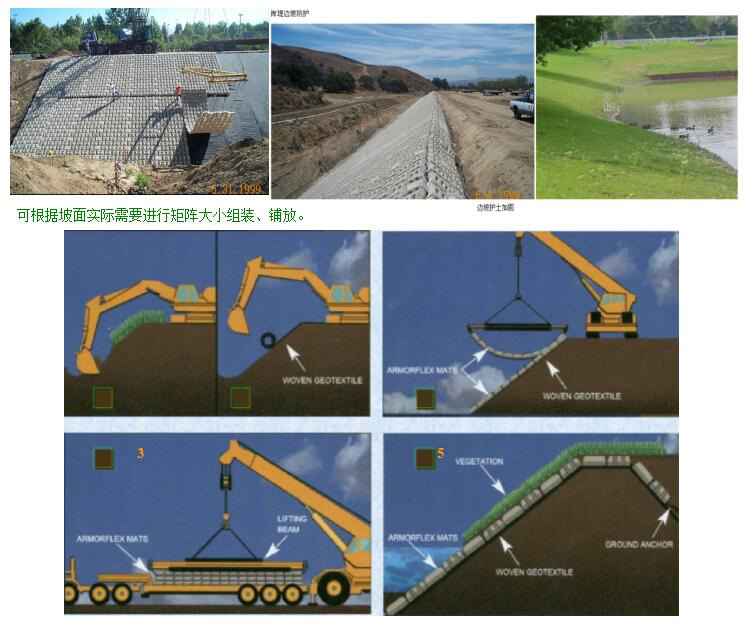

3、施工簡便性：可機械吊裝或人工鋪裝、施工快捷，特別是無法圍堰區域可水下帶水作業，相比傳統護坡材料縮短工期50%以上。
4、經濟適用性：矩陣組合，方便拆卸、移建和重復使用，利于搶修搶建，后期維護費用幾乎為零，使用壽命長，經濟合理；詳細了解，請與本公司技術部門聯系。具體施工要求詳見《綠源生態鉸鏈矩陣護坡應用技術施工導則》。
環保透水路彩磚

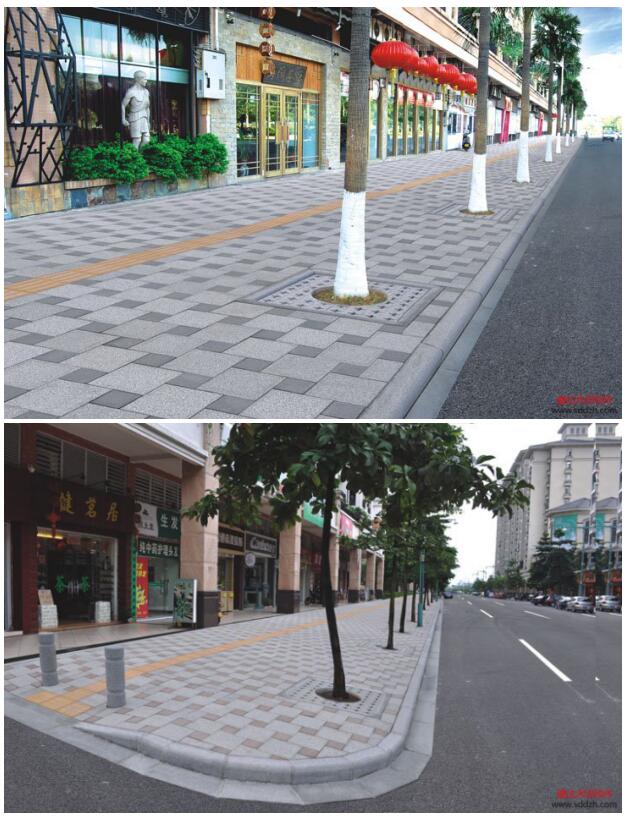

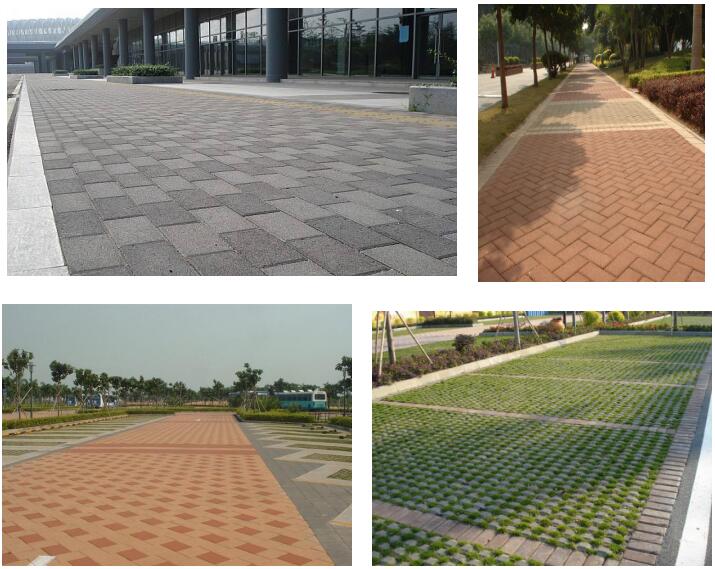

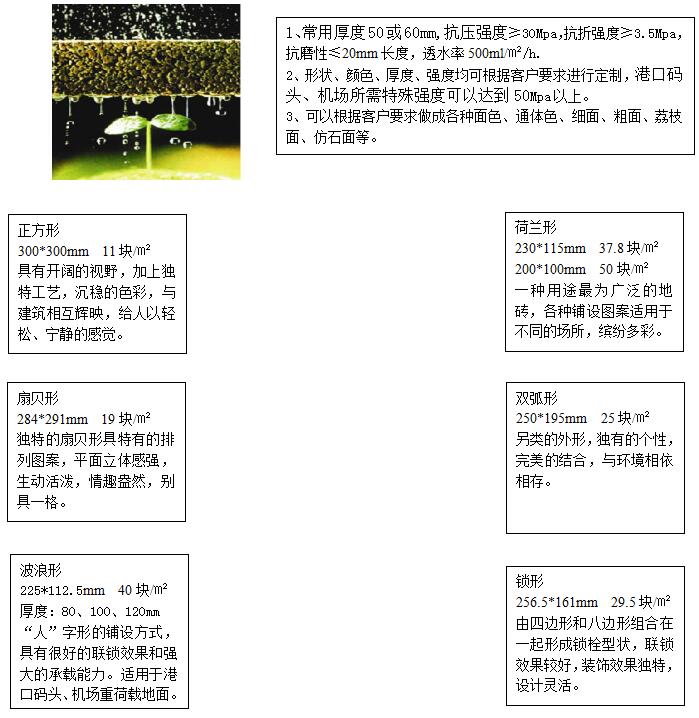

綠源環保透水路面彩磚具有抗壓抗折強度高、透水透氣性好、密實度一致、質感鮮明、色澤自然、低碳環保等特點，耐壓、耐磨、耐凍、耐污、耐沖擊、耐候性能優良，不易褪色，能起到很好的防滑、防積水、防結冰、防熱島效應、吸音降噪、凈化空氣等作用，廣泛應用于市政道路、庭院小區、樓盤地產、休閑公園、體育場館、學校、醫院、港口碼頭、機場等。

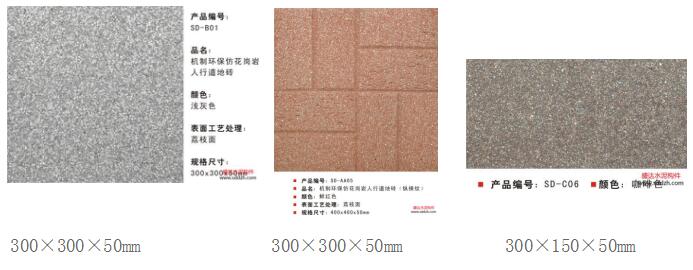

仿花崗巖環保彩磚：
仿花崗巖（荔枝面）彩磚優勢顯著：質地緊密，性能優良，低碳環保，色彩艷麗，性能優良，強度高，既具有天然石材的強度，又具有花崗巖質感和效果，且天然石材無法比擬的韌性。詳細了解，請與本公司技術部門聯系。
